싱크대 간접등 시공기 #1

장모님이 갑작스럽게 이사를 하시게 되셨고, 이로 인해 간단한 인테리어등을 제가 맡아 진행하게 되었습니다.

정말 기본적인 것만 진행하고 싶다고 오더를 주셨고, 우리 집의 인테리어와는 다르게 한정된 예산에서 진행을 해야 했던 상황이라 특별히 할 수 있는 것들이 많지 않았습니다.

주변의 인테리어 업체를 확정 짓고

• 바닥 : 장판 2.2T
• 도배 : 실크벽지
• 목공 : 고장 난 슬라이딩 도어 제거 및 마감, 화장실 문 교체 ( 양쪽으로 열고 닫을 수 있는 문을 ABS도어로 교체 ), 방 3개의 걸레받이 시공, 확장방의 단열 공사
• 싱크대 : ㄷ 자형 싱크대
• 전기 : 전등 교체
• 타일 : 주방 벽, 현관 바닥

이 정도로 진행을 하였고, 제가 할 수 있는 일들을 알아봤습니다.

• 교체할 등 구매
• 가스 쿡탑 3구 구매
• 스위치 및 콘센트 교체
• 디지털 도어록 구매 ( 교체 서비스 )
• 도어 클로저 교체
• 변기의 앵글밸브 교체
• 싱크대 간접등

시간이 흘러 성실하신 인테리어 사장님을 만나서 잘 마무리 짓고 현재는 싱크대 간접등만 남은 상태입니다.



그럼 본론으로 들어가서 싱크대 간접등에 대해서 알아봤습니다.

이걸 진행하기 전에 폴라베어 전실장의 유튜브를 보고 간접등을 확인해 둔 터라 테스트도 할 겸 집에 있는 거울의 간접등이 일부분이 켜지지 않는 문제가 있어서 사이즈 확인하고 구매를 진행했습니다.

LED가 일정한 간격으로 박혀 있는 구조이고, 50mm 단위로 사이즈를 구성할 수 있어서 괜찮았는데, 거울의 경우는 1000mm 사이즈라 별다른 사이즈 구성없이 하나의 사이즈로 ( 최대 사이즈가 1000mm ) 가능해서 위아래 2개를 주문했습니다.

LED 가 50mm 단위로 3개 정도 붙어 있는 구조

배송을 받아서 별다른 어려움 없이 잘 설치했는데 설치해놓고 보니 다음과 같은 특징과 아쉬움이 있었습니다.

• LED 스트립이 알루미늄 바와 같이 붙어 있는 구조
• LED가 50mm 단위로 3개 정도씩 붙어 있는 구조로 커버 없이나 직부로 설치하게 되었을 땐 눈이 부시기도 하고, 생각보다는 어두운 편이었습니다. 물론 간접등으로는 충분합니다.
• 부속이 꽤 잘 되어 있어서 계산만 잘해서 손쉽게 사용할 수 있었습니다.
• 최대 3000mm까지 연결하고 그 이상 연결 시 병렬연결을 해주어야 합니다.
• 보통 많이 쓰는 3가지 색온도를 다 지원합니다. ( 전구색 3000K, 주백색 4000K, 주광색 6000K )

구매하고 손쉽게 설치가 가능할 것 같아서 이걸로 할까 하다가 싱크대에 설치하려면 5000mm 정도가 필요한데, 그 구성을 해봤더니 다음과 같았습니다.

예상보다 가격이 좀 되었고, 이외에 여기엔 스위치 등이 포함되지 않은 가격이라서 스위치 등까지 포함한다면 가격이 더 될 것이라 생각했습니다.

그래서 알리쪽을 한동안 서치하기 시작했습니다.

조건은 다음과 같았습니다.

• 밝기가 14W 정도 되는 것보단 더 밝은 것이 좋겠다.
• COB 방식의 LED 스트립이어야 할 것 같다.
• ( 전원이 싱크대 후드의 전원에서 분기를 할 예정이라 ) 무선 스위치가 연동되어야 하고 3로 스위치처럼 사용할 수 있도록 2개가 필요하고, 무전원 방식이었으면 좋겠다.
• 전원은 200W는 되는 것이 좋겠다.
• 간접등을 위해서 대각선 프레임이 있어야 한다.
• 너무 밝았을 때를 대비한 디밍을 위한 LED 컨트롤러가 있어야 한다.

COB (Chip On Board) 방식의 LED 스트립 구조



위의 조건에 알아보니 AC(220V) 방식의 COB LED 스트립과 DC 방식(12V/24V)의 COB LED 스트립이 있었으나, 정말 많은 고심을 하다가 안정상의 이유로 DC 12V로 확정 짓고 구매를 진행했습니다.

---

구매 항목

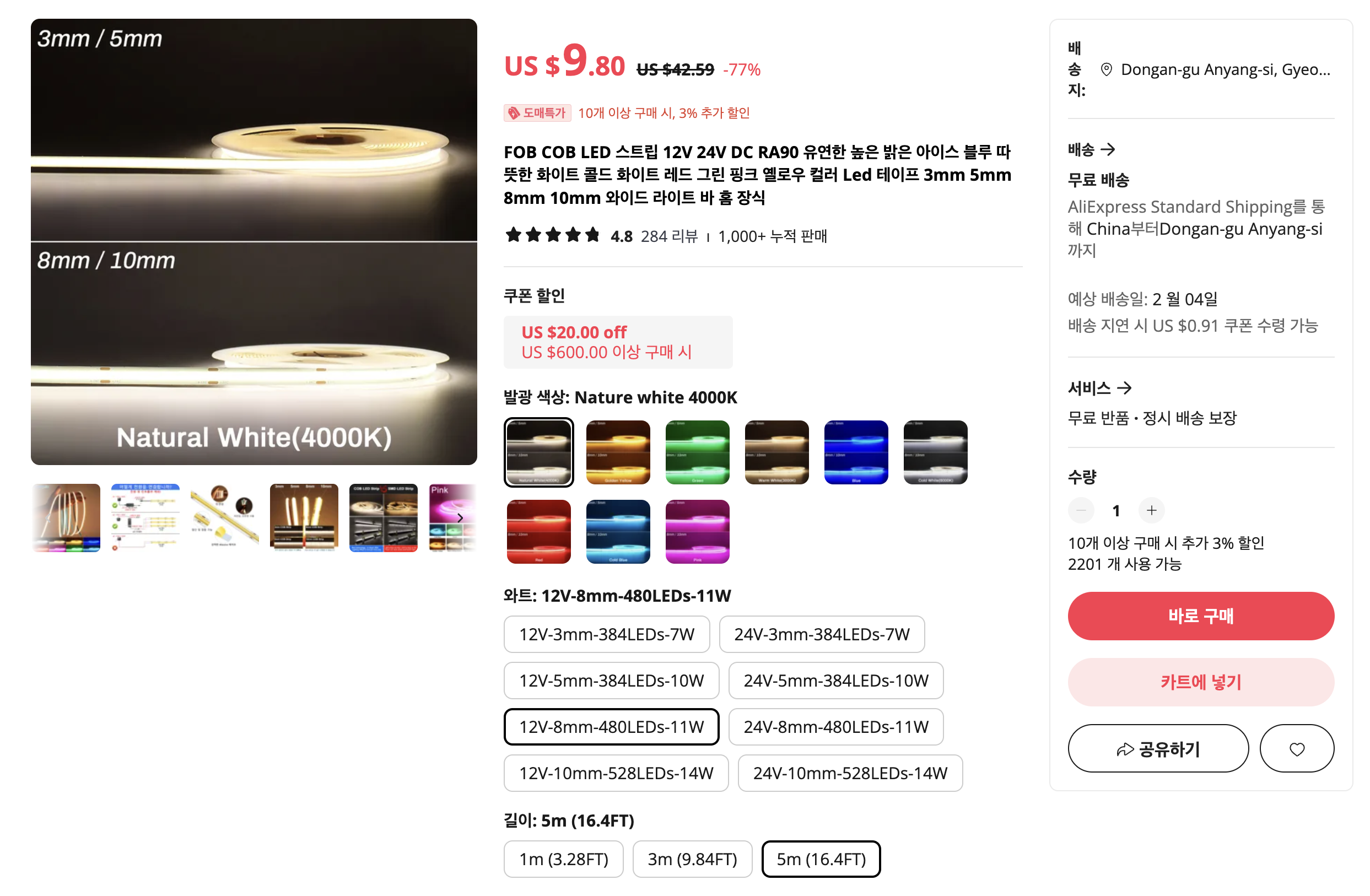

# COB LED 스트립

제가 선택한 옵션은 이렇습니다.
12V 8mm 480 LEDs - 11W 5m

방수등급과 밝기에서 고민을 많이 했는데 방수는 커버를 씌울 거라 크게 의미가 없을 듯하였고,
광속이 W당 100LM이라 1m 당 11W이므로 1100LM 정도라서 ( 1 루멘은 촛불 1개로 빛나는 불빛의 양 )

보통 간접등으로 사용하는 T5 규격의 필립스 LED 등이 1170mm 사이즈일 때 1000lm 정도입니다. 약간 밝은 정도라 문제가 없어 보였습니다. 480 LEDs 가 아니라 528 LEDs 로가게 되었을 때는 1400lm 이 될 거라 너무 밝다 생각해서 480 LEDs로 정했습니다.
이렇게 정한 이유 중에 8mm의 폭도 어느 정도 영향이 있었습니다.

위의 이미지에서 참고할 수 있는 사항은 3mm/5mm의 경우는 금속부위가 드러나지 않아서 더 깔끔해 보인다는 점입니다. 만일 직접 노출시키고자 한다면 5mm 규격을 선택하면 크게 밝기 차이가 없는 상태에서 깔끔하게 구성이 가능할 것 같습니다.

---

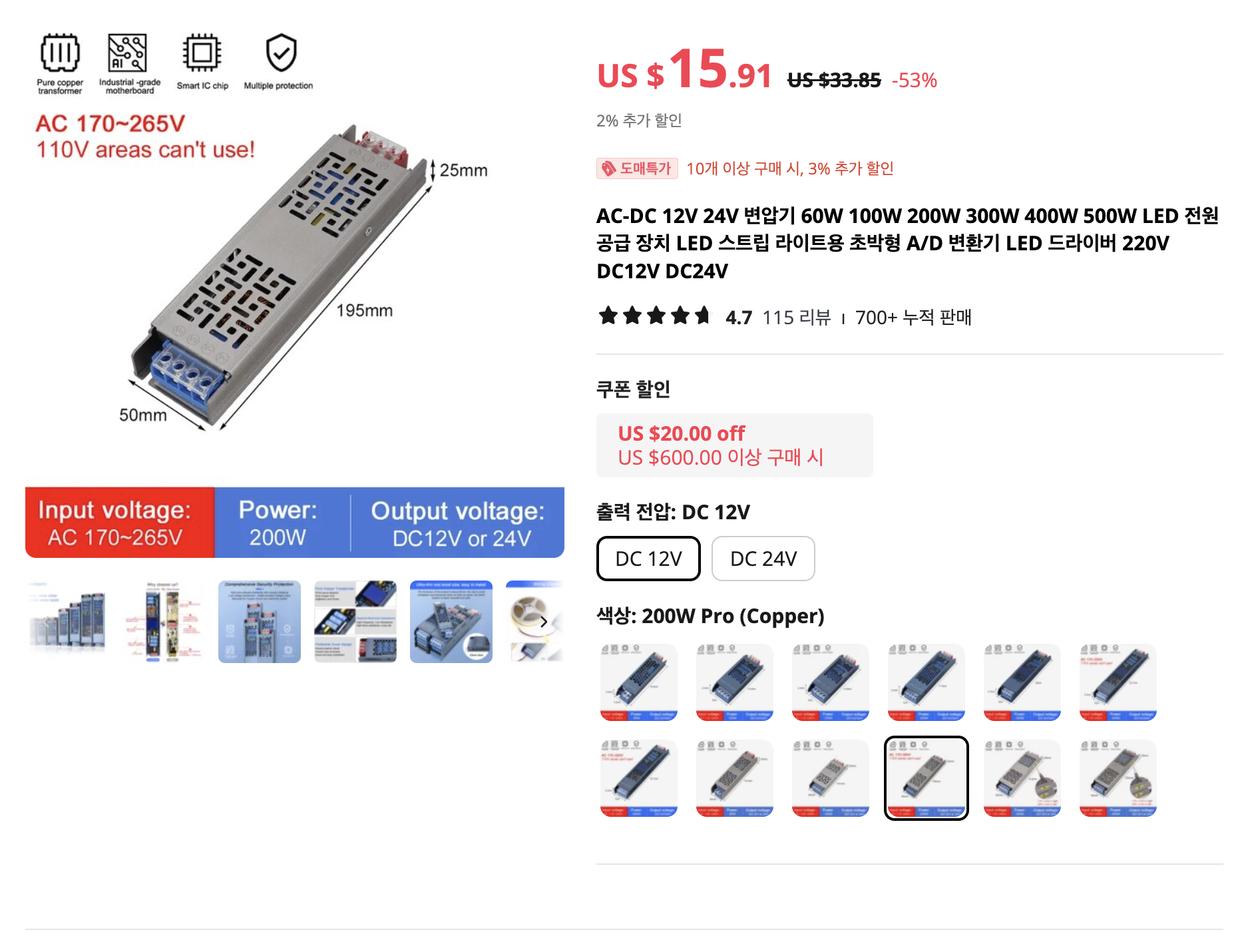

# SMPS (Switching Mode Power Supply)

말이 어려운데 그냥 쉽게 생각하면 어댑터입니다. AC를 DC로 전환해 주는 장치인데, SMPS의 경우 좀 더 고급장치라고 생각하면 됩니다.

DC 12V LED 스트립을 사용할 거라 소비전력을 생각했을 때 11W * 5m 이므로 55W이니 100W 정도면 충분했을 것 같네요. 사실 가격차이가 크지 않아서 어떻게 구성이 바뀔지 몰라 좋은 것을 샀습니다.

근데 살짝 오버였던 것 같네요.

---

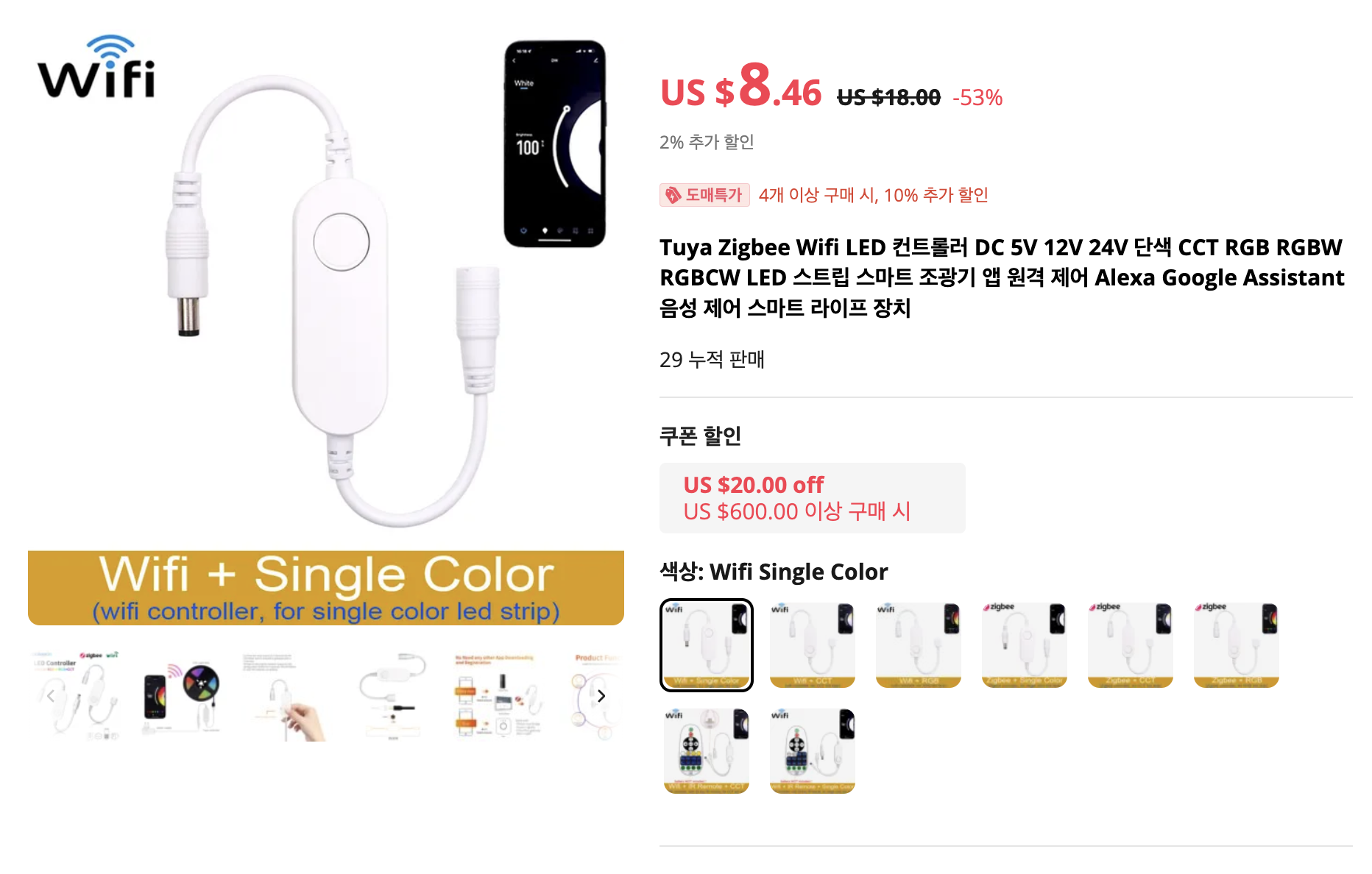

# WIFI LED 컨트롤러

밝기가 예상보다 밝다면 조절하려고 WIFI 가 지원되는 모델을 구매했습니다.

Zigbee의 경우는 이사할 집에 컨트롤러가 없어서 WIFI로 구매했고, 한번 설정하면 거의 건드리지 않을 것 같긴 하지만 호기심에 한번 사봤습니다. 4000K의 싱글 컬러라 Wifi Single Color로 구매했습니다.

---

# 무전원 무선 스위치 및 컨트롤러

실은 국내 제품을 구매했었는데, 스위치 가격이 너무 비싸 1개만 산 것이 계속 걸려서 알리에서 보고 혹시나 하는 마음에 하나 더 주문했는데 아주 맘에 듭니다.

1/4의 가격에 스위치도 하나 더 있으니, 저 노바스 스위치를 어떻게 처리해야 할지 고민 중입니다.

암튼 방금 전에 간이로 연결하여 테스트해 봤는데 아주 잘 됩니다.

---

이외에도 자잘한 부속들이 있는데 주 부속들은 이게 전부라 간단히 정리해 봤습니다.

향후 계획은 다음과 같습니다.

• 총 3개의 병렬 구성으로 900mm, 1300mm, 2700mm의 스트랩을 연결
• 전원 및 무선 컨트롤러, 디밍 LED 컨트롤러를 싱크대 후드 위쪽 전원부에 연결하고 설치
• 무선 스위치를 2군데에 놓고 설치
• LED 컨트롤러로 조도 조절 후 고정

아까 테스트해 봤을 때 크게 무리 없이 동작하고 싱크대 턱만 잘 제거해 주면 그리 어렵지 않게 설치가 될 것으로 보입니다.



간단한 동작 테스트



이상 끝.
