위너스 타임랙 - 환풍기 지연 끄기

인테리어 공사 이후 안방 화장실에서 거슬리는 냄새가 나기 시작했습니다.

심각한 건 아니지만 계속 찜찜함으로 남아 있었고, 그걸 어떻게 해결할지 별별 방법을 다 고민하고 실행해봤습니다.

- 샤오미 탈취제, 음이온 공기 청정기 : https://ko.aliexpress.com/item/4001289021788.html?spm=a2g0s.9042311.0.0.27424c4dsWU48x

10490.0₩ 5% OFF|샤오미 youpin 용 새로운 유형의 음이온 공기 청정기, 화장실 손 세척 화장실 냄새 탈

- UUU몰 살균 탈취제 : http://uuumall.kr/Product/1264

UUU 살균탈취제 스틱 5주분 화장실 담배 실내 냄새제거 홀애비 강력한 하우스

- 하수구 트랩 : 이건 화장실 기본기죠.

이래도 해결이 되지 않아 급기야는 공기 청정기까지 안에 넣어두고 쓰고 있으나, 별반 효과가 없었습니다.

그 이후엔 별다른 생각을 하지 않고 있다가 욕실에 있는 환풍기를 사용할 때만이라도 좀 오래 틀어두면 도움이 될 것 같다는 생각이 들었었고 그래서 IOT 스위치를 생각했었는데.. 가격도 그렇고 디자인도 별로라 마땅한 제품을 선택하지 못했습니다.

---

타임랙 스위치를 발견하다.

그러다가 우연히 지연 스위치 모듈을 알게 되었고, 바로 주문을 했습니다.

설치는 간단(?)합니다.

기존의 팬 스위치에 해당 부속을 연결하기만 하면 됩니다.
다만, 스위치의 방식에 따라서 설치 방식이 약간 달라지지만, 약간 유의해서 설치하면 됩니다.

제품은 크게 1분/5분/10분 지연 3가지 종류가 있습니다.

거실 화장실은 비교적 환기가 잘되는 편이라 5분이면 될 것 같았고, 안방 화장실은 10분짜리로 구매했습니다. ( 색상에 따라 노란색은 5분, 초록색은 10분짜리입니다. )

설치 과정은 다음과 같습니다.

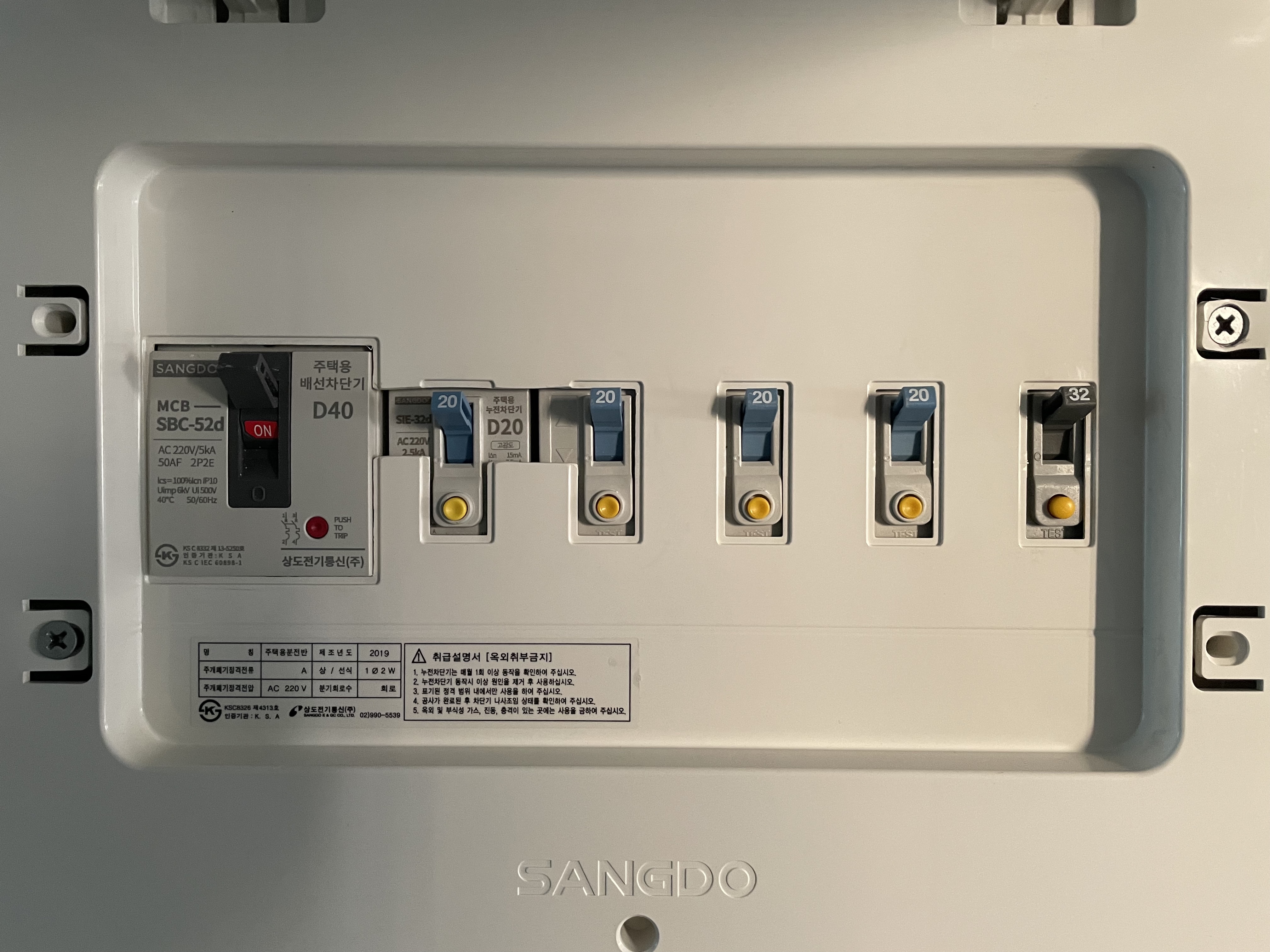

우선 차단기를 내립니다. 전체를 당연히 내릴 필요는 없고 전등용 부분만 내려줍니다. 보통 메인 스위치 바로 옆이 전등으로 설정을 해두는데 집마다 다르니 확인하시고 전등 차단기를 내려줍니다.

맨 좌측 메인 차단기 바로 오른쪽이 보통 전등 차단기입니다.

그리고 헤라를 이용해 전선 스위치 커버를 뜯어냅니다. 가급적이면 플라스틱 헤라로 상처 없이 잘 뜯습니다.

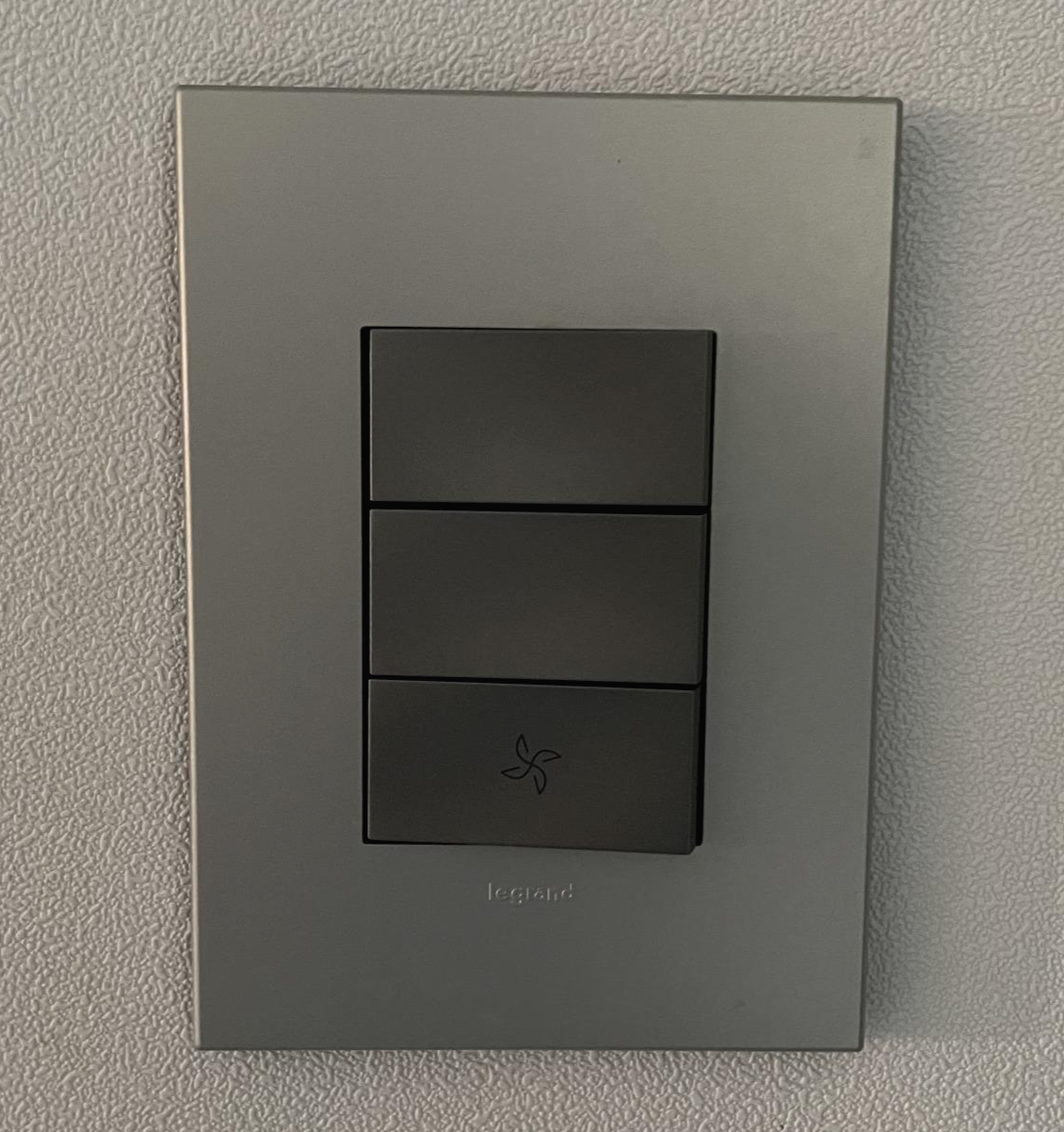

아남 르그랑 아르테

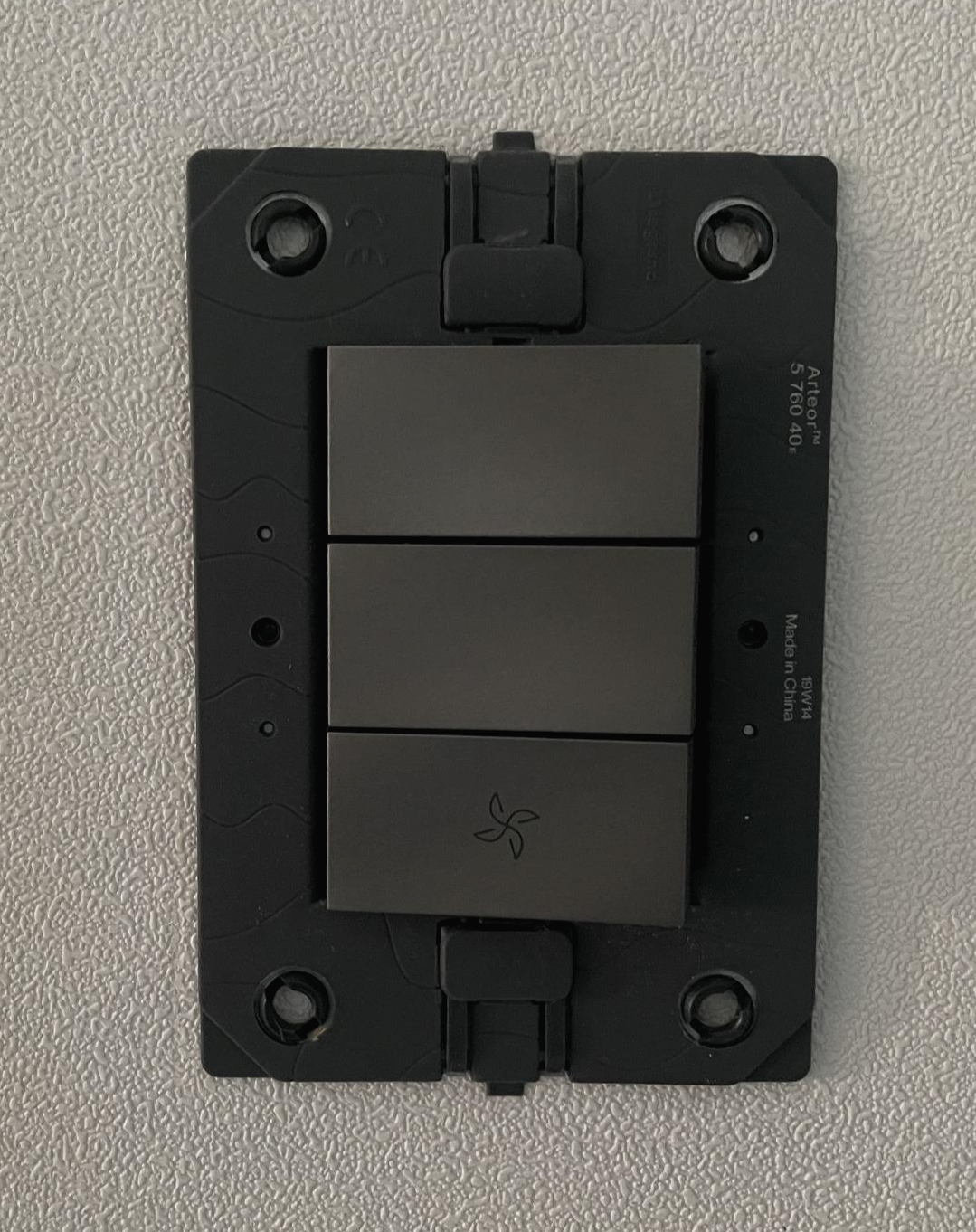

겉 커버를 뜯어내면 나사가 커버에 다시 덮여 있는 구조

나사까지 잘 풀어서 뜯어내고, 스위치를 앞으로 잘 뽑아내고 나서 타임랙 부속을 꽂아줍니다.

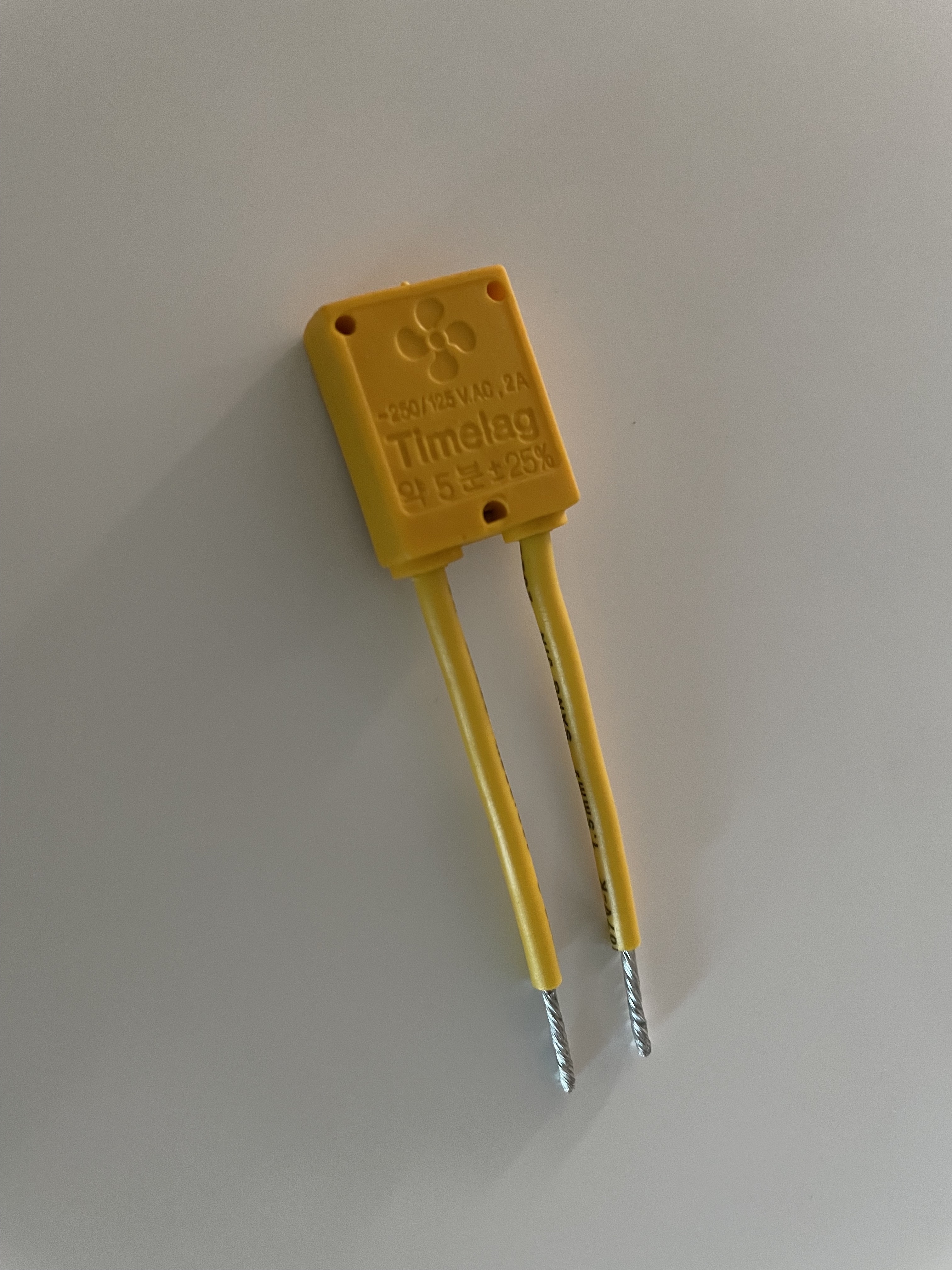

노란색은 5분 - 오차가 25%

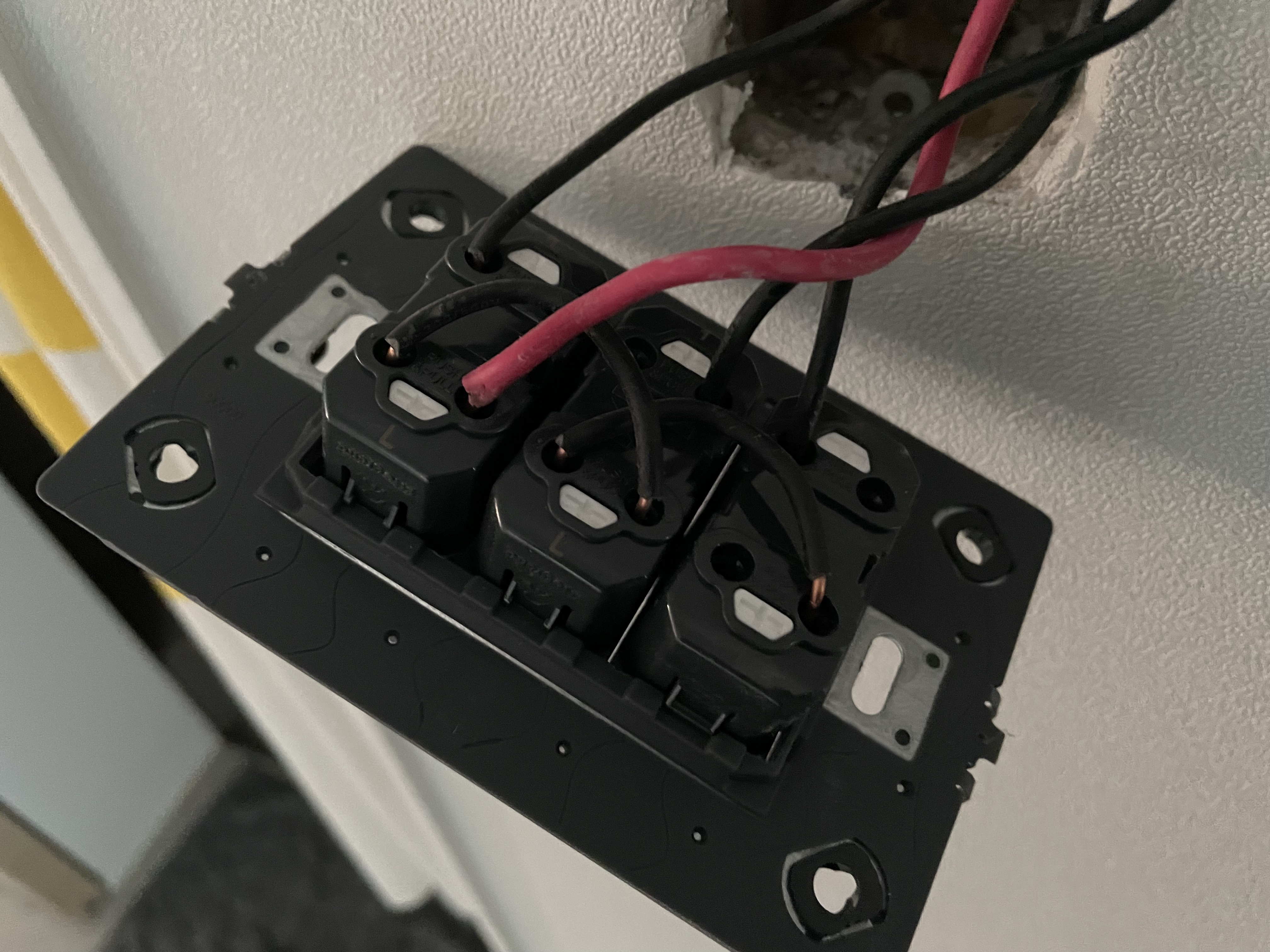

르그랑 제품은 점프선 연결형 스위치

점프선 연결형 스위치와 점프선 내장형 스위치에 따라 설치 방법이 나뉩니다.

르그랑 제품은 모듈형 제품이라 ( 3개의 스위치가 각각 독립적인 방식 ) 점프선이 내장형이 아닙니다. 그래서 점프선 연결형 스위치로 연결이 되는 구조라서 설치 방식은 점프선(빨간색 전선이 꽂힌 세로라인 - 사진이 사선이라 애매하네요. ^^;;) 반대쪽에 타임랙이 연결이 되는 스위치가 동작하는 스위치가 됩니다. 나머지 한선은 점프선 쪽 아무 데나 연결해도 상관없다고 합니다.

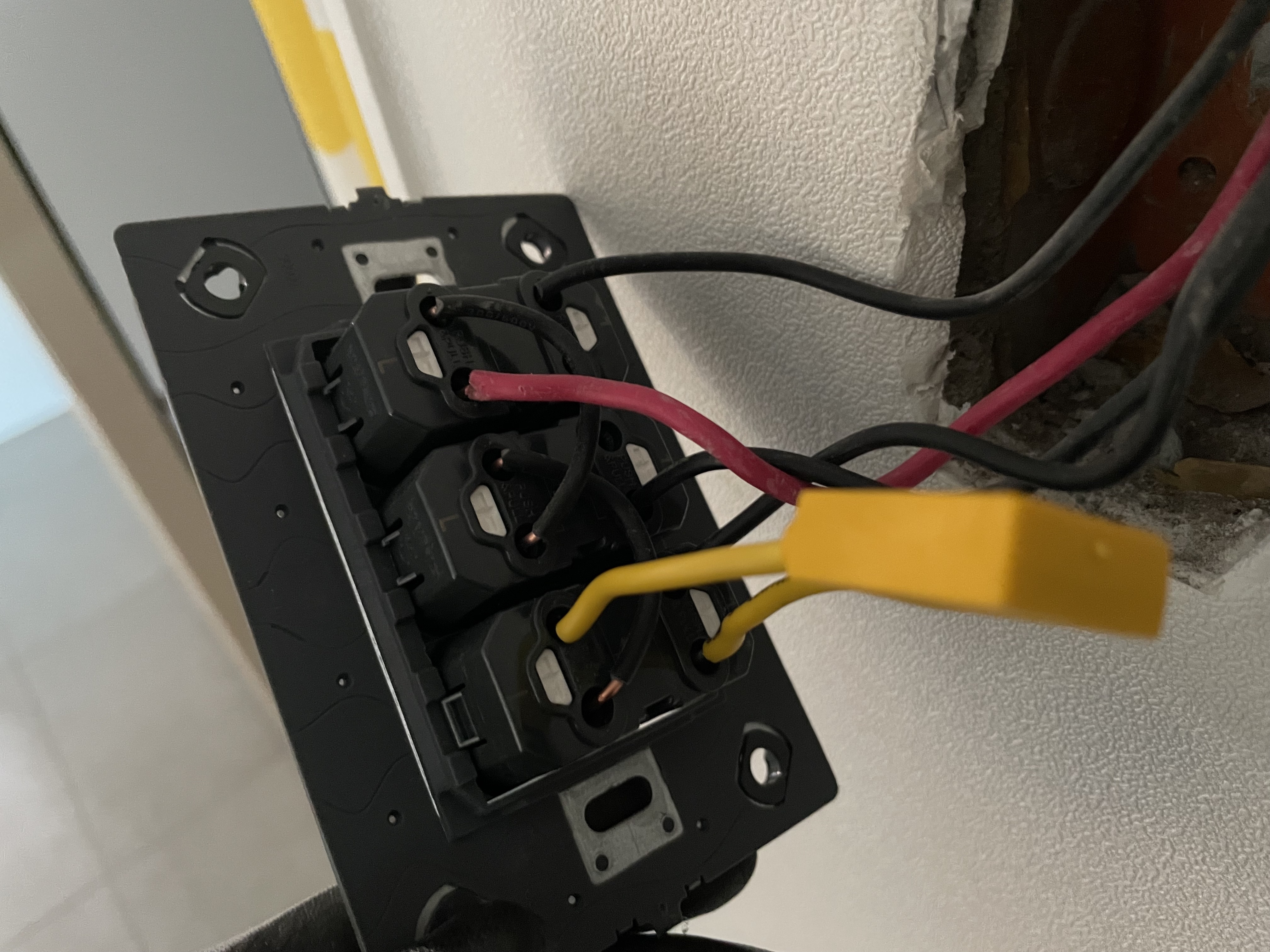

저는 맨 아래 환풍기 스위치를 타임랙 스위치로 쓰고 싶으므로 맨 아래 다음과 같이 연결해주었습니다.

맨 아래 스위치를 사용할 것이라서 핵심은 우측 라인의 맨 아랫쪽 3번 스위치 구멍에 꽂는 것입니다.

암튼 이렇게 설치하고,

차단기를 올린 후 맨 아래 환풍기 스위치를 눌렀다가 곧바로 다시 껐습니다.

스위치 끈 직후

스위치는 꺼져 있음에도 환풍기는 돌아가는 것을 확인할 수 있었습니다.

안방 화장실도 이와 같은 방식으로 설치해서 설치 완료. 의도한 대로 냄새에 대한 해결책이 될지는 모르겠으나, 냄새 센서를 달고 알아서 환풍기가 돌아가도록 하지 않는 이상은 더 이상 다른 시도는 하지 않으려고 합니다...

- EOD -

아 구입처는 다음과 같았습니다. - 위너스 타임랙이라고 치면 나옵니다.
